Труба профильная 100х100

Труба профильная 100×100 мм для каркасов, опор и рам

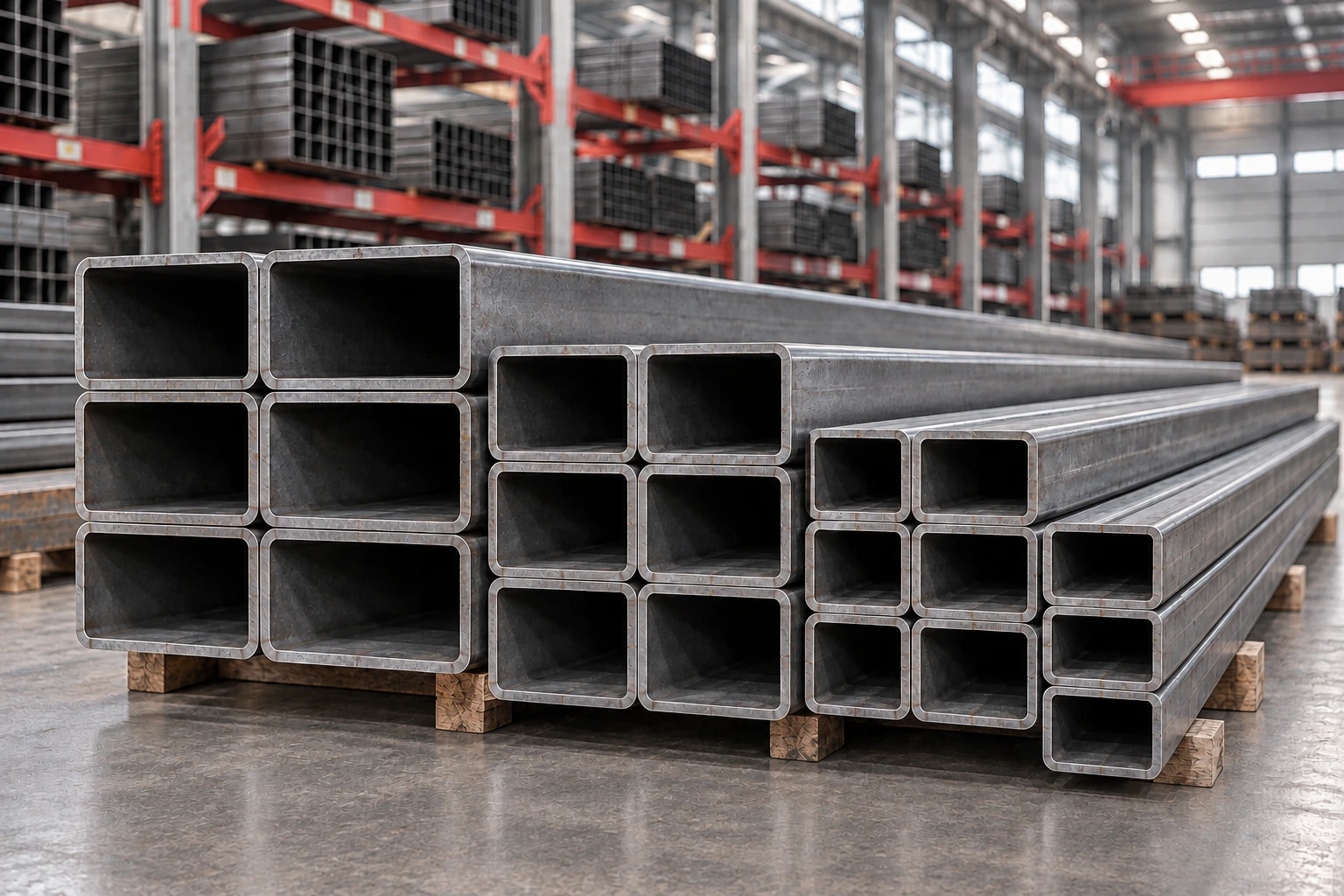

Профильная труба 100×100 мм — стальной полый профиль квадратного сечения с наружной шириной каждой стороны 100 мм. Используется для изготовления стоек, рам, ограждений, элементов строительных каркасов и оборудования. Толщина стенки, марка стали и длина определяют массу изделия и его пригодность для конкретной конструкции.

В «РОТИНАР ГРУПП» можно заказать квадратную трубу 100×100 с доставкой по Москве, Московской области, Санкт-Петербургу и Ленинградской области. Менеджер уточнит доступную толщину стенки, стандарт изготовления и длину, рассчитает стоимость партии и перевозки.

Технические характеристики трубы 100×100

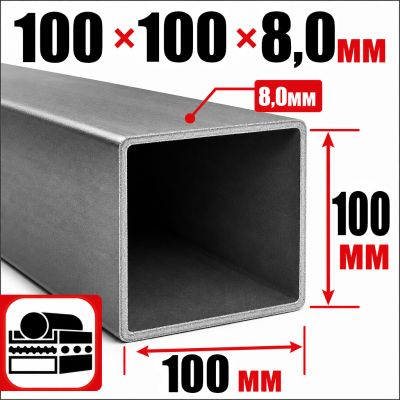

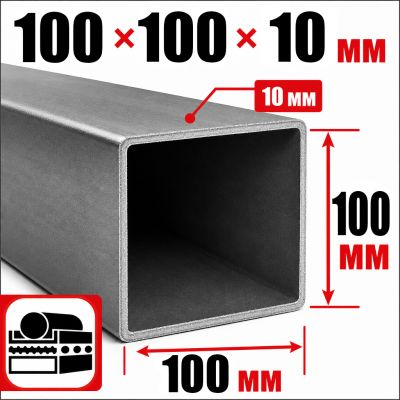

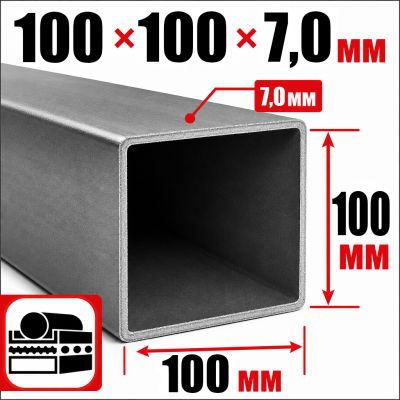

Обозначение 100×100 не определяет толщину стенки. Например, трубы 100×100×3 и 100×100×6 имеют одинаковые наружные габариты, но отличаются массой, площадью сечения и сопротивлением нагрузкам. Для точного расчёта заказа нужны все три размера.

Сколько весит профильная труба 100×100

Теоретическая масса зависит от толщины стенки и принятой в стандарте геометрии углов. Ниже приведены значения по таблице 1 ГОСТ 30245-2003. Они предназначены для расчёта продукции по указанному документу и не подтверждают наличие конкретного исполнения.

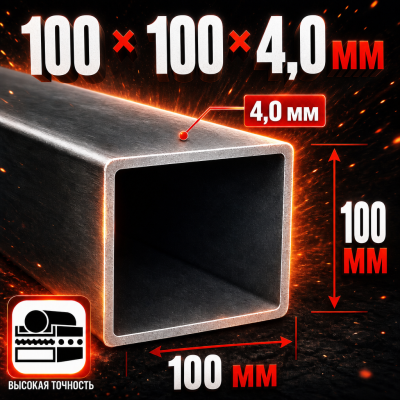

Пример расчёта: 10 отрезков трубы 100×100×4 длиной 6 м — это 60 погонных метров и 703,8 кг теоретической массы по приведённой таблице.

Нельзя смешивать значения из разных стандартов. Например, для 100×100×6 в таблице ГОСТ 8639-82 указано 17,22 кг/м, а в ГОСТ 30245-2003 — 16,98 кг/м. Перед расчётом сверяйте нормативный документ. Фактическая масса также зависит от допустимых отклонений размеров.

Особенности квадратного профиля 100×100

• Симметрия сечения. Геометрические характеристики относительно двух центральных осей, параллельных сторонам, одинаковы. Это удобно для элементов, воспринимающих изгиб в разных плоскостях.
• Полая конструкция. По сравнению со сплошным квадратом тех же наружных размеров труба расходует меньше металла. При этом её несущую способность необходимо проверять отдельно.
• Замкнутый контур. Обеспечивает эффективную работу на кручение по сравнению со многими открытыми тонкостенными профилями.
• Плоские поверхности. Упрощают установку опорных пластин, фасонок, петель и других деталей соединения.

Ширина стороны 100 мм сама по себе не гарантирует устойчивости стенок или большого запаса прочности. При сжатии важны толщина стенки, длина элемента, закрепление и возможное смещение нагрузки относительно оси.

Где применяют трубу 100×100 мм

Такой профиль используют в металлоконструкциях, где требуется квадратное сечение и достаточная площадь для размещения соединительных деталей:

• стойки и элементы каркасов навесов, павильонов и хозяйственных сооружений;
• опоры ворот, ограждений и входных групп;
• рамы оборудования, сборочные основания и производственные столы;
• элементы ферм, связей и пространственных каркасов;
• балки и перемычки, если их применение подтверждено проектным расчётом.

Универсального допустимого пролёта для трубы 100×100 нет. Возможность применения над проёмом или в перекрытии зависит от толщины стенки, нагрузки, марки стали, опирания и требований к прогибу. Использовать профиль для поддержки кладки или тяжёлого перекрытия без расчёта нельзя.

Как выбрать толщину стенки и марку стали

Для подбора сначала определяют условия работы: будет ли элемент стойкой, балкой, раскосом или частью рамы. Затем проверяют прочность, жёсткость, устойчивость и соединения. Правило «для несущих элементов достаточно стенки от 3 мм» некорректно: одному проекту такого сечения хватит, другому потребуется иной профиль.

Сталь также выбирают по проекту. Ст3 и 09Г2С нельзя считать взаимозаменяемыми без проверки требований. Для эксплуатации при низких температурах важны не только обозначение марки, но и подтверждённые свойства, категория поставки и предусмотренные испытания. Сталь 09Г2С не является нержавеющей и требует защиты от коррозии в соответствующих условиях.

Электросварная труба может применяться в ответственных конструкциях, если соответствует проекту и нормативным требованиям. Отсутствие продольного шва у бесшовной трубы не заменяет проверку качества металла и расчёт сечения.

Что учесть при монтаже

• Соединения. Размеры швов, пластин и крепежа назначают с учётом усилий и толщины стенки.
• Сквозные болты. При затяжке возможно смятие стенок; при необходимости предусматривают распорные втулки или усиления.
• Защиту от влаги. Для наружных конструкций продумывают покрытие, обработку сварных участков и предотвращение скопления воды внутри профиля.
• Погрузку и разгрузку. Массу длинных отрезков учитывают заранее при выборе транспорта и грузоподъёмного оборудования.

Цена и заказ профильной трубы 100×100

Цена трубы 100×100 зависит от толщины стенки, марки стали, стандарта, длины и объёма партии. Резку и доставку рассчитывают с учётом конкретного заказа. При сравнении предложений проверяйте, за какую единицу указана стоимость: метр, отрезок или тонну.

Для расчёта отправьте в «РОТИНАР ГРУПП» полное обозначение профиля, необходимую длину, количество и требования к документам. Укажите адрес доставки в Москве, Московской области, Санкт-Петербурге или Ленинградской области, а также условия разгрузки. Мы проверим наличие и согласуем комплектацию, стоимость и сроки поставки.
