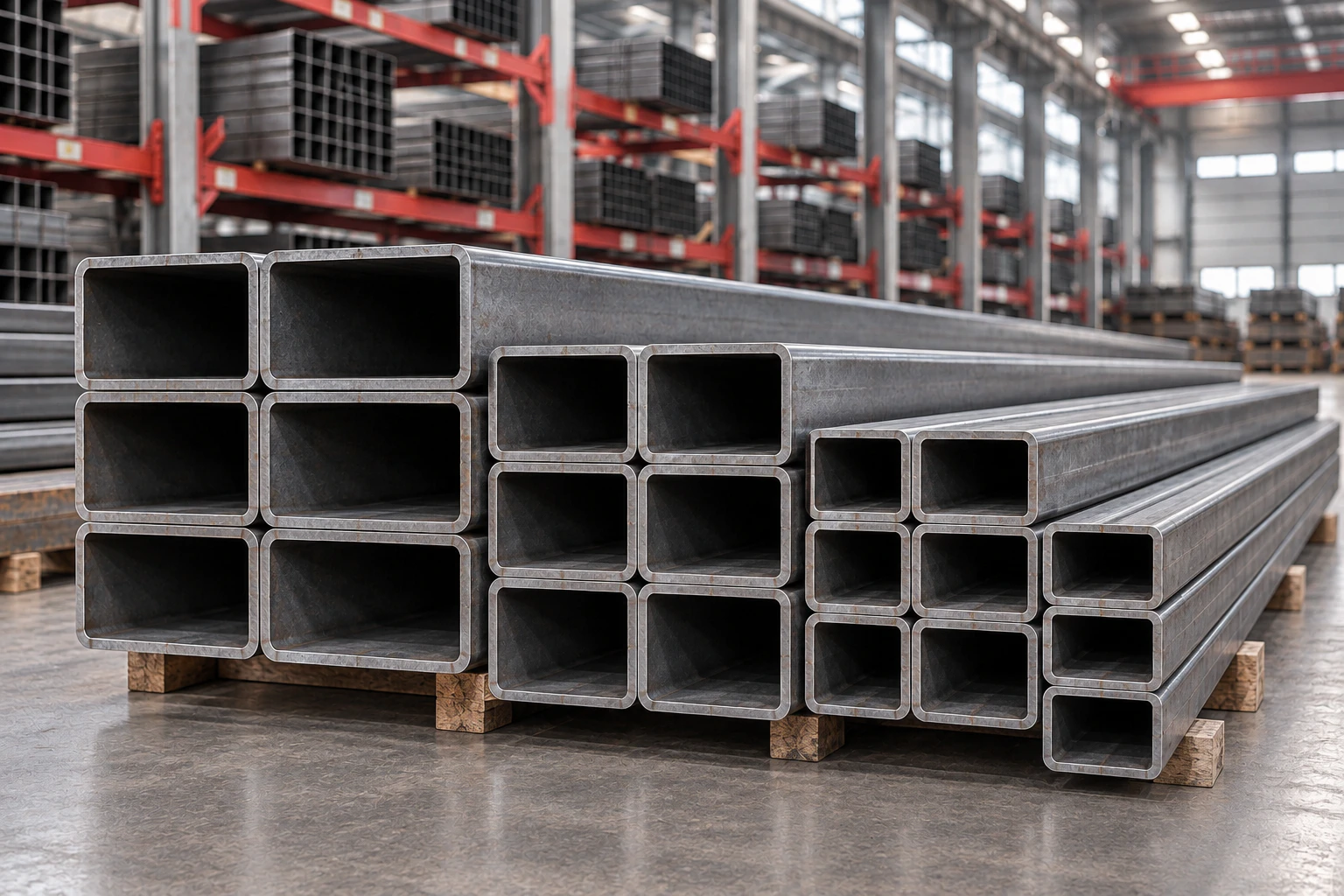

Прямоугольная профильная труба — полый металлический профиль с двумя парами равных сторон и скруглёнными углами. В отличие от квадратной трубы, она имеет разную изгибную жёсткость в двух основных направлениях. Это позволяет подобрать сечение под расположение нагрузки: например, для балки, прогона, перемычки или рамы.

«РОТИНАР ГРУПП» поставляет стальные прямоугольные трубы для строительства, производства и частных заказчиков. Организуем доставку по Москве, Московской области, Санкт-Петербургу и Ленинградской области. По спецификации проверим наличие, уточним характеристики продукции, рассчитаем стоимость партии и перевозки.

Как прочитать размер прямоугольной трубы

Размер записывают тремя числами: высота × ширина × толщина стенки, в миллиметрах. Обозначение 80×40×3 означает наружные размеры 80 и 40 мм при номинальной толщине стенки 3 мм. Длину отрезка, марку стали и стандарт указывают отдельно.

Высота и ширина в обозначении описывают геометрию изделия, но не заменяют указание его положения в конструкции. Одну и ту же трубу можно установить по-разному — и получить различный прогиб под нагрузкой.

Как правильно расположить прямоугольный профиль под нагрузкой

При вертикальной нагрузке на горизонтальную балку большую сторону сечения обычно располагают вертикально. Например, труба 80×40×3 мм в таком положении имеет большую изгибную жёсткость, чем при высоте сечения 40 мм.

По таблице 2 ГОСТ 30245-2003 моменты инерции этого профиля относительно двух основных осей составляют 52,24 и 17,52 см⁴. Разница почти трёхкратная, хотя масса трубы при повороте не меняется. Это сравнение геометрических характеристик, а не готовый расчёт допустимой нагрузки: дополнительно проверяют прочность, прогиб, устойчивость и соединения.

Материалы: какую сталь выбрать

Для прямоугольных труб широко применяют углеродистые и низколегированные стали. Выбор зависит от проектных требований, температуры эксплуатации, технологии соединения и условий коррозионного воздействия.

Сталь 09Г2С не является нержавеющей. Её применение само по себе не обеспечивает защиту в агрессивной среде. Для наружной эксплуатации углеродистых и низколегированных труб предусматривают соответствующую антикоррозионную защиту. Наличие специальных материалов и покрытий уточняется отдельно.

Электросварные и бесшовные прямоугольные трубы

Электросварные трубы изготавливают из стальной полосы с формированием продольного шва. В зависимости от технологии профиль получают через круглую трубную заготовку или прямым формованием. Такие изделия применяют в строительных металлоконструкциях, оборудовании, ограждениях и мебели.

Бесшовные трубы получают деформированием полой заготовки без продольного сварного шва. Изготовление может включать горячую или холодную деформацию. Требования к геометрии, свойствам металла и термической обработке определяются нормативной документацией.

Отсутствие шва не означает, что труба автоматически прочнее любого сварного аналога. Для сравнения нужны одинаковые размеры, свойства стали и условия работы. Ответственные конструкции также изготавливают из электросварных профилей, если это предусмотрено проектом и подтверждено характеристиками продукции.

Стандарты на прямоугольные профильные трубы

• ГОСТ 8645-68 устанавливает сортамент стальных прямоугольных труб, включая размеры и геометрические характеристики.
• ГОСТ 13663 определяет технические требования к профильным стальным трубам в пределах своей области применения.
• ГОСТ 30245-2003 содержит сортамент и технические требования к гнутым замкнутым сварным квадратным и прямоугольным профилям для строительных конструкций.

Стандарт на сортамент нельзя считать полным описанием качества металла. При заказе проверяют также технические требования, марку стали и условия поставки. Обозначение и редакцию нормативного документа согласуют с учётом проекта и документов на конкретную продукцию.

Вес прямоугольной трубы: примеры расчёта

Для предварительного расчёта заказа используют теоретическую массу метра по соответствующему стандарту. Ниже приведены отдельные размеры из таблицы 2 ГОСТ 30245-2003. Таблица справочная и не подтверждает наличие продукции на складе.

Теоретическая масса партии = масса метра × длина отрезка × количество отрезков. Например, 25 труб 80×40×3 мм длиной 6 м — это 150 м, или 778,5 кг по приведённым табличным данным.

Масса одинаковых номинальных типоразмеров может различаться в таблицах разных стандартов из-за принятой геометрии углов. Фактический вес также зависит от допустимых отклонений размеров. Порядок расчёта количества при поставке необходимо согласовать до оплаты.

Где применяется прямоугольная труба

• Строительные конструкции: балки, прогоны, перемычки, фермы, связи и элементы каркасов — по проектному расчёту.
• Ограждения и благоустройство: рамы ворот, калитки, заборы, перила, козырьки и навесы.
• Промышленность: основания оборудования, технологические рамы, каркасы защитных ограждений.
• Складское оснащение: стеллажи, опорные рамы и системы хранения.
• Мебель и архитектурные элементы: основания столов, витрины, рекламные конструкции и фасадные экраны.
• Сельское хозяйство: каркасы теплиц, парников и вспомогательных сооружений.

Плоские грани облегчают установку листового заполнения, пластин и крепёжных деталей. Однако несущую способность крепежа проверяют отдельно: тонкая стенка трубы может ограничивать прочность соединения.

Как выбрать прямоугольную трубу для проекта

1. Определите нагрузки. Учитывайте собственный вес конструкции, оборудование, заполнение, снег, ветер и возможные динамические воздействия.
2. Задайте схему работы. Важны пролёт, расположение опор, закрепление концов и ориентация сечения. Одинаковая труба в разных схемах выдерживает разные нагрузки.
3. Проверьте сечение расчётом. Для балки важны не только прочность, но и прогиб; для стойки — также устойчивость. Увеличение толщины стенки не всегда заменяет увеличение высоты профиля.
4. Выберите материал и защиту. Уточните расчётную температуру, влажность и состав среды. Подберите сталь и покрытие под эти условия.
5. Продумайте соединения и раскрой. Отверстия, сварные узлы, стыки и отходы резки учитывают до закупки металла.

Для несущих элементов нельзя выбирать размер только по описанию «для навеса» или «для перекрытия». Нужен расчёт под конкретный объект. Замену указанного в проекте профиля согласуют с проектировщиком.

Вопросы о прямоугольных профильных трубах

Какие недостатки у прямоугольной трубы?

Основные ограничения — меньшая изгибная жёсткость по слабой оси, риск местной потери устойчивости тонких стенок и сложность осмотра внутренней поверхности. Внутри может скапливаться влага, а при сильной затяжке сквозных болтов стенки способны деформироваться. Эти особенности учитывают при проектировании узлов и защиты от коррозии.

Прямоугольная труба жёстче круглой?

Универсального преимущества в процентах нет. Изгибная жёсткость зависит от материала, размеров и направления нагрузки. Прямоугольное сечение позволяет получить большую жёсткость в выбранной плоскости, но для сравнения конкретных труб нужно сопоставить их моменты инерции.

Какие преимущества у бесшовных прямоугольных труб?

У них отсутствует продольный сварной шов. Это важно, если бесшовное исполнение прямо предусмотрено техническими требованиями. Однако допустимые нагрузки и пригодность к эксплуатации всё равно определяют по свойствам стали, размерам и результатам контроля, а не только по технологии производства.

Можно ли использовать профильную трубу для подачи воды под давлением?

Соответствие сортаменту прямоугольных труб само по себе не подтверждает пригодность для напорного трубопровода. Для такой задачи необходима продукция с соответствующим назначением, требованиями к герметичности и испытаниям. Строительный профиль нельзя считать её заменой.

Как защитить прямоугольную трубу на улице?

Предусмотрите подходящее покрытие, обработку сварных швов и участков резки, а также конструктивную защиту от попадания и скопления воды. Решения по заглушкам, дренажным и вентиляционным отверстиям выбирают с учётом изготовления и эксплуатации изделия.

Заказать прямоугольную профильную трубу в «РОТИНАР ГРУПП»

Цена зависит от размеров, толщины стенки, марки стали, исполнения и объёма партии. Чтобы получить расчёт, отправьте спецификацию либо укажите сечение, длину, количество и требования к документам. При необходимости приложите перечень заготовок для резки.

«РОТИНАР ГРУПП» более 15 лет работает с металлопрокатом для строительных компаний, производственных предприятий и частных заказчиков. Проверим доступные позиции и согласуем доставку в Москву, Московскую область, Санкт-Петербург или Ленинградскую область. Стоимость перевозки и условия разгрузки рассчитаем по адресу, длине изделий и массе заказа.
