Профильная труба 100×100

Трубы 100×100 мм снаружи выглядят почти одинаково, но в работе заметно отличаются. Тонкостенный профиль легче и требует аккуратной сварки. Толстостенный — тяжелее, лучше сопротивляется местным деформациям, но обходится дороже и не всегда оправдан. Поэтому выбирать трубу только по принципу «чем толще, тем надёжнее» не стоит.

Ниже разберём, чем отличаются варианты со стенкой от 2 до 10 мм, сколько они весят и на что смотреть при покупке. Весь ассортимент собран в каталоге квадратной профильной трубы 100×100.

Что означает размер 100×100 и почему толщина стенки так важна

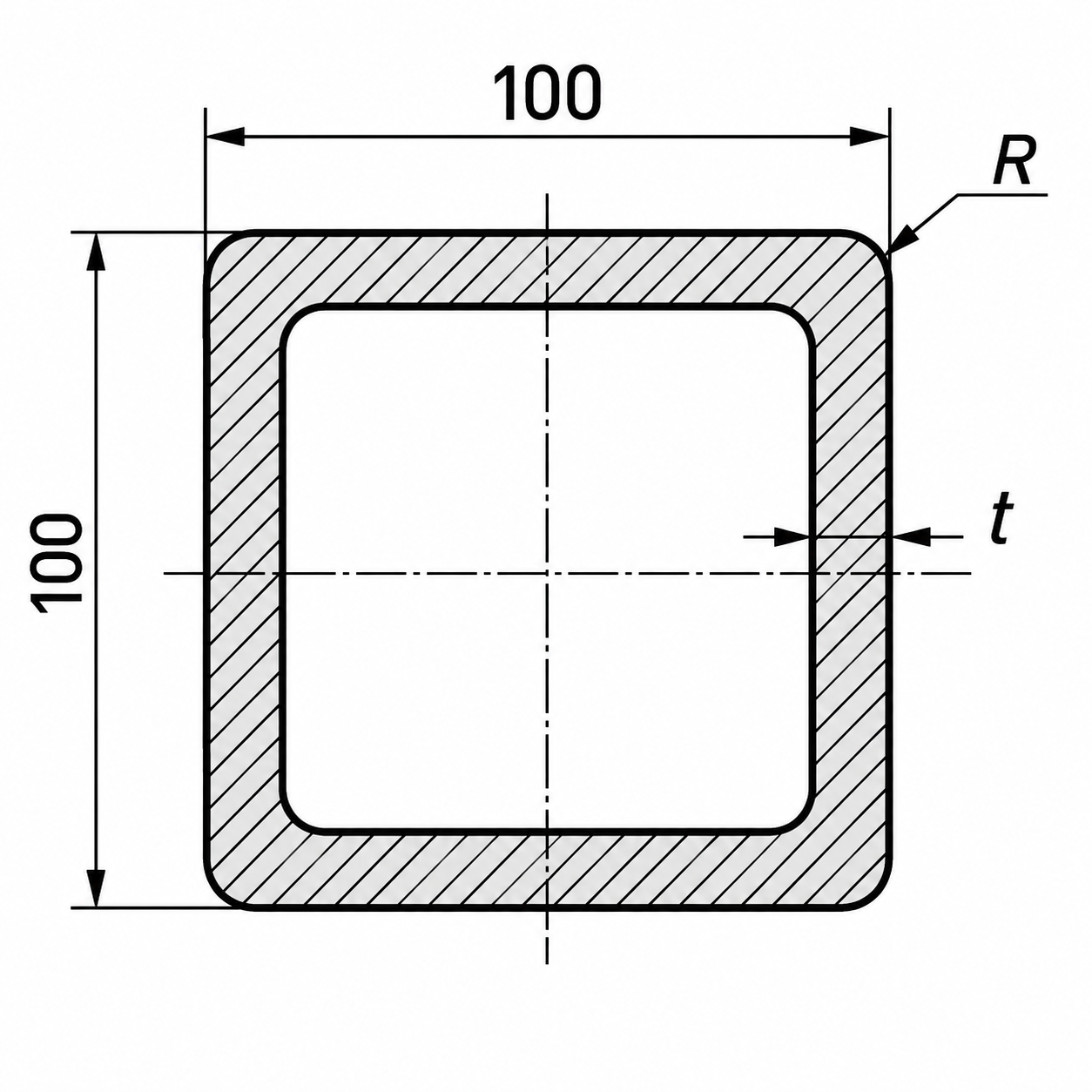

Обозначение 100×100×4 мм читается просто: ширина и высота трубы снаружи — по 100 мм, толщина стенки — 4 мм. Внутри профиль полый, углы скруглены.

При увеличении толщины стенки наружные размеры не меняются. Меняются масса, внутренний просвет и характеристики сечения. От этого зависит, как труба будет работать в стойке, балке или сварной раме.

• Вес. Более толстая труба увеличивает массу конструкции, затраты на перевозку и требования к монтажу.
• Сопротивление изгибу. При одинаковом наружном размере толстостенный профиль обычно выдерживает больший изгибающий момент.
• Работа креплений. Тонкую стенку легче продавить болтом или деформировать в месте крепления петли.
• Сварка. Чем тоньше металл, тем внимательнее нужно выбирать режим, чтобы не получить прожог или коробление.

Важно: толщина стенки — лишь один из параметров. Допустимая нагрузка также зависит от марки стали, длины трубы, расположения опор и соединений.

Толщины от 2 до 10 мм: характеристики и вес трубы 100×100

Для предварительного выбора удобно сравнить массу метра и особенности каждой стенки. Однако при расчёте заказа нужно использовать данные того стандарта, по которому изготовлена конкретная труба.

Для стенок 3–8 мм масса взята из таблицы 1 ГОСТ 30245-2003. ** Для 9 мм — из таблицы 1 предоставленного издания ГОСТ 8639-82. * Для 2; 2,5 и 10 мм указана расчётная оценка, а не табличное значение ГОСТ: приняты наружные радиусы углов 2t, 2t и 2,5t соответственно, внутренний радиус R − t и плотность стали 7,85 г/см³. Масса 6 м рассчитана до округления массы метра.

Почему у одинаковой трубы бывает разный вес

Причина не обязательно в недовесе. Стандарты могут принимать разную геометрию скруглённых углов, а значит, и разную площадь металла в сечении.

Например, для 100×100×6 в ГОСТ 8639-82 указано 17,22 кг/м, а в ГОСТ 30245-2003 — 16,98 кг/м. Поэтому при сравнении предложений важно сверять не только размер, но и нормативный документ.

Теоретическая масса также может отличаться от результата взвешивания: у наружных размеров и толщины есть допустимые отклонения. Порядок расчёта заказа — по теоретической или фактической массе — лучше выяснить до оплаты.

Чем отличаются ГОСТ 8639-82 и ГОСТ 30245-2003 простыми словами

ГОСТ 8639-82 — прежде всего стандарт на сортамент квадратных стальных труб: размеры, геометрические характеристики и допуски. Он охватывает разные способы изготовления, включая бесшовные и электросварные трубы. Технические требования в нём связаны с ГОСТ 13663.

ГОСТ 30245-2003 посвящён гнутым замкнутым сварным профилям для строительных конструкций. Помимо размеров, он содержит требования к материалу, сварному шву, поверхности, контролю и документам на продукцию.

Для покупателя вывод простой: труба одного размера не становится полноценной заменой другой только потому, что подходит по ширине и толщине. Если в проекте указан конкретный стандарт и материал, замену нужно согласовать.

В статье рассматриваются требования предоставленных редакций ГОСТ 8639-82 и ГОСТ 30245-2003. При оформлении заказа следует проверить нормативный документ и его редакцию, применяемые к поставляемой продукции.

Как делают профильную трубу 100×100 и что нужно знать о сварном шве

Технология изготовления сварного профиля по ГОСТ 30245-2003 выглядит так:

1. Из рулонной стальной заготовки формируют круглое трубчатое сечение.
2. Кромки соединяют продольным швом автоматической высокочастотной сваркой.
3. С наружной стороны удаляют выступающий металл шва — грат.
4. Валками придают трубе квадратную форму.
5. Профиль режут на заданную длину и проверяют его качество.

Именно поэтому углы у профильной трубы скруглённые, а не острые. Это нормальная особенность изделия, которую учитывают при расчёте его характеристик.

Наличие продольного шва само по себе не является недостатком: сварные профили по ГОСТ 30245-2003 предназначены для строительных конструкций. Важно качество шва и соответствие продукции установленным требованиям.

Бесшовные квадратные трубы производят без продольного сварного соединения. Они также входят в область применения ГОСТ 8639-82. Но определить исполнение только по толщине нельзя: толстая стенка не означает, что труба бесшовная.

Где используют трубу 100×100: от ограждений до несущих каркасов

Квадратный профиль удобен для сборки конструкций: к плоским стенкам проще присоединять пластины, поперечины и другие детали. Его применяют в нескольких основных направлениях.

Столбы, калитки и ворота

Из трубы делают опоры и элементы рам. При подборе учитывают вес створок, их ширину, расположение петель и ветровую нагрузку. У сплошных ворот большая площадь, поэтому ветер может оказаться не менее важным фактором, чем собственный вес.

Навесы и строительные каркасы

Профиль используют для стоек, связей и других элементов. Здесь важны высота конструкции, расстояния между опорами, снеговая и ветровая нагрузки. Выбирать стенку только по размеру навеса недостаточно.

Рамы оборудования и рабочие конструкции

Труба подходит для оснований, рабочих столов, рам и вспомогательных металлоконструкций. Если оборудование вибрирует или создаёт повторяющиеся нагрузки, это нужно учитывать отдельно.

Балки и перемычки

Такое применение возможно по расчёту. На длинном пролёте ограничением часто становится прогиб: труба ещё не теряет прочность, но уже изгибается сильнее допустимого.

Как выбрать толщину стенки для своей задачи и не переплатить за лишний металл

Начинать лучше не с вопроса «какую стенку взять», а с вопроса «как будет работать эта труба».

• Для стойки важны высота, закрепление сверху и снизу, боковые нагрузки и устойчивость.
• Для балки — пролёт, нагрузка, расположение опор и допустимый прогиб.
• Для ворот — вес и ширина створок, ветер, крепление петель и устройство основания.
• Для рамы — расположение поперечин, жёсткость соединений и точки приложения нагрузки.

Стенки 2–2,5 мм позволяют снизить массу, но требуют внимательного отношения к сварке и местам крепления. Если к тонкой стенке приложена большая сосредоточенная нагрузка, может потребоваться усиление.

Стенки 3–5 мм дают несколько вариантов для подбора сечения без изменения наружного размера. Выбор между ними должен опираться на расчёт, а не на универсальный совет «для каркаса хватит четвёрки».

Стенки 6–10 мм увеличивают площадь металла и сопротивление изгибу, но заметно утяжеляют конструкцию. Покупать их просто «с запасом» не всегда выгодно.

Когда лучше увеличить размер трубы, а не толщину

Представим длинную балку, которая слишком сильно прогибается. Можно сделать стенку толще, но иногда эффективнее увеличить высоту профиля или добавить опору. Какой вариант лучше, покажет расчёт и сравнение расхода металла.

Похожая ситуация со стойкой: если она высокая и плохо закреплена, дополнительная толщина не всегда решает проблему устойчивости. Иногда важнее изменить схему крепления.

Для несущих конструкций разумно сначала подобрать сечение, а уже затем заказывать металл. Это обычно дешевле, чем усиливать готовый каркас.

Длина хлыста: что уточнить перед заказом трубы и резкой в размер

Хлыст — это отдельная труба поставочной длины. При покупке обычно рассматривают, в частности, варианты 6 и 12 м, но фактическая длина зависит от изготовителя, исполнения и партии.

ГОСТ 30245-2003 предусматривает длину профилей от 6 до 12 м, а по согласованию — от 4 до 13 м. Для мерной и кратной мерной длины допускается отклонение до +60 мм.

В предоставленном издании ГОСТ 8639-82 длины зависят от способа изготовления. Например, для мерных электросварных труб указан диапазон 5–9 м, для бесшовных холоднодеформированных — 4,5–11 м, горячедеформированных — 4–12,5 м. Эти значения нельзя переносить на продукцию другой редакции стандарта без проверки.

Мерная и немерная длина — в чём разница

• Мерная: вы заказываете определённую длину с предусмотренным допуском.
• Немерная: отдельные трубы могут иметь разную длину внутри установленного диапазона.
• Кратная мерная: длина предусматривает получение нескольких заготовок с установленными припусками.

Если нужны готовые детали, отдельно согласуйте точность резки. Заводской допуск на длину хлыста и точность складского реза — не одно и то же.

Пример: из трубы длиной ровно 6 м нельзя получить две детали ровно по 3 м — часть металла уйдёт в пропил. Это нужно учитывать при составлении списка заготовок.

Преимущества квадратной трубы и ограничения, о которых лучше знать заранее

Чем удобен профиль 100×100

• Плоские стороны упрощают сборку. Удобнее размечать детали и размещать соединительные пластины.
• Квадратное сечение одинаково работает относительно двух центральных осей, параллельных сторонам. Это полезно, когда изгиб возможен в разных плоскостях.
• Замкнутая форма хорошо сопротивляется кручению. Это преимущество перед многими открытыми тонкостенными профилями.
• Есть выбор толщин. Можно менять характеристики, сохраняя наружный размер 100×100 мм.
• Полость внутри снижает массу по сравнению со сплошным квадратом того же размера.

Какие есть недостатки

• Сталь подвержена коррозии. На улице обычно требуется защитное покрытие и его обслуживание.
• Внутреннюю поверхность сложно осматривать и красить. Попадание и накопление воды нужно исключать конструктивно.
• Стенки могут деформироваться в местах крепления. Особенно при затяжке сквозных болтов без предусмотренного усиления.
• Тонкий металл чувствителен к сварке. Ошибки режима приводят к прожогам и деформациям.
• Толстостенные хлысты тяжёлые. Для разгрузки и монтажа может понадобиться подъёмная техника.

Квадратная труба также не всегда является самым экономичным сечением. Для конкретной балки прямоугольный профиль или двутавр может оказаться выгоднее — это зависит от направления нагрузки и схемы работы.

Как проверить трубу при покупке: пять вещей, которые действительно важны

1. Документы на партию. Проверьте размер, стандарт, марку стали и изготовителя. Для ответственной конструкции одного названия товара в счёте недостаточно.
2. Толщина стенки. Её проверяют подходящим инструментом на ровном участке, а не по скруглённому углу или смятому торцу. Допуск зависит от стандарта — единого правила «минус 10% для любой трубы» нет.
3. Прямолинейность и форма. Посмотрите, нет ли заметного изгиба, скручивания, вмятин и деформаций сечения.
4. Поверхность и шов. Трещины, глубокие повреждения и выраженная коррозия требуют отдельной оценки. Для профилей по ГОСТ 30245-2003 трещины не допускаются.
5. Фактическая длина и условия поставки. Уточните, что именно отгружают: целые хлысты, немерные трубы или нарезанные заготовки.

Для понимания точности: по ГОСТ 30245-2003 наружный размер профиля 100 мм допускает отклонение ±1 мм, а местная кривизна — не более 1 мм на метр длины. Эти требования относятся именно к продукции по данному стандарту.

Что влияет на стоимость трубы кроме толщины стенки

Цена зависит не только от количества металла. При сравнении предложений смотрите на одинаковость условий:

• марку стали и стандарт изготовления;
• длину и объём заказа;
• цену за метр или за тонну;
• теоретическую либо фактическую массу, принятую для расчёта;
• стоимость резки, покрытия и упаковки;
• доставку и разгрузку.

Массу партии можно предварительно посчитать по формуле:

Масса партии = общий метраж × масса одного метра.

Например, десять шестиметровых труб 100×100×4 — это 60 м. При массе 11,73 кг/м по ГОСТ 30245-2003 их теоретическая масса составит 703,8 кг.

Если поставщик считает стоимость по другому нормативному значению массы, итог будет отличаться. Лучше согласовать это до оформления заказа.

Ответы на частые вопросы о трубе 100×100

Какую нагрузку выдержит труба 100×100?

По одному наружному размеру ответить нельзя. Нужны толщина стенки, марка стали, длина, схема закрепления и расположение нагрузки. Одна и та же труба будет по-разному работать как короткая стойка и как длинная горизонтальная балка.

Какая стенка нужна для навеса?

Это зависит от высоты стоек, размеров навеса, расстояний между опорами, снеговой и ветровой нагрузки. Универсальной безопасной толщины для всех навесов нет.

Можно ли заменить стенку 4 мм на 3 мм?

Без проверки — не стоит. Уменьшатся не только масса, но и жёсткость, сопротивление изгибу и прочность некоторых соединений. Если размер задан проектом, замену согласуют с его разработчиком.

Будет ли более прочная сталь меньше прогибаться?

При одинаковой геометрии переход на сталь с более высоким пределом текучести практически не уменьшает упругий прогиб: модуль упругости конструкционных сталей близок. Такая замена может помочь по прочности, но не обязательно решит проблему жёсткости.

Можно ли сваривать трубу со стенкой 2 мм?

Да, но нужен подходящий режим сварки и аккуратная подготовка соединения. Слишком большой нагрев может вызвать прожог и коробление. Для ответственного узла технология должна соответствовать его требованиям.

Нужно ли закрывать торцы?

Для наружных конструкций нужно продумать защиту полости от воды. Решение зависит от покрытия и устройства изделия: герметизация, вентиляционные и дренажные отверстия должны быть предусмотрены согласованно. Перед горячим цинкованием закрытые полости обязательно согласуют с исполнителем обработки.

Подходит ли такая труба для воды или сжатого воздуха?

Строительный профиль не следует использовать как напорную трубу без соответствующего подтверждения. ГОСТ 30245-2003 предусматривает контроль сварных швов без испытаний на плотность.

Сколько прослужит профильная труба?

Это зависит от среды, покрытия, попадания воды внутрь и обслуживания. Одна только толщина стенки не позволяет назвать срок службы. Указанные в ГОСТ 30245-2003 24 месяца относятся к гарантийному сроку хранения, а не к сроку эксплуатации конструкции.

Что сообщить поставщику, чтобы заказать подходящую трубу с первого раза

Подготовьте полный размер, например 100×100×4, марку стали и стандарт, если они указаны в проекте. Добавьте количество, длину хлыстов или список деталей для резки, требования к покрытию и адрес доставки.

Если точной спецификации пока нет, сначала определите условия работы конструкции. Поставщик поможет подобрать доступное исполнение, но выбор несущего сечения должен опираться на расчёт.

Посмотреть варианты стенки можно в каталоге профильных труб 100×100 мм. Перед покупкой уточните характеристики партии, документы о качестве и полную стоимость с резкой и доставкой.
