Сколько весит труба 100×100×5 и почему встречаются значения 14,58 и 14,41 кг/м? Сравниваем характеристики по двум ГОСТам, рассчитываем вес хлыстов 6 и 12 метров, количество труб и погонных метров в тонне. Готовые таблицы помогут проверить массу и стоимость заказа.
Вес 1 метра квадратной трубы 100×100×5 составляет 14,58 кг по справочным данным для ГОСТ 8639-82 и 14,41 кг по ГОСТ 30245-2003. Соответственно, шестиметровый отрезок весит 87,48 или 86,46 кг, а двенадцатиметровый — 174,96 или 172,92 кг.
Разница связана с геометрией сечения, принятой при расчёте характеристик. Поэтому перед покупкой важно уточнить, по какому стандарту изготовлена труба и какое значение массы используется при расчёте заказа.
Ниже собраны таблицы для перевода метров в килограммы и тонны, расчёта количества хлыстов и сравнения характеристик. Посмотреть исполнение и уточнить условия поставки можно в карточке профильной трубы 100×100×5 мм.
Все значения веса в статье — теоретические. Расчёты выполнены по массе метра 14,58 и 14,41 кг. Для ГОСТ 8639-82 используются исходные справочные данные для данного размера: их следует сверять с применяемой редакцией стандарта и документами изготовителя.

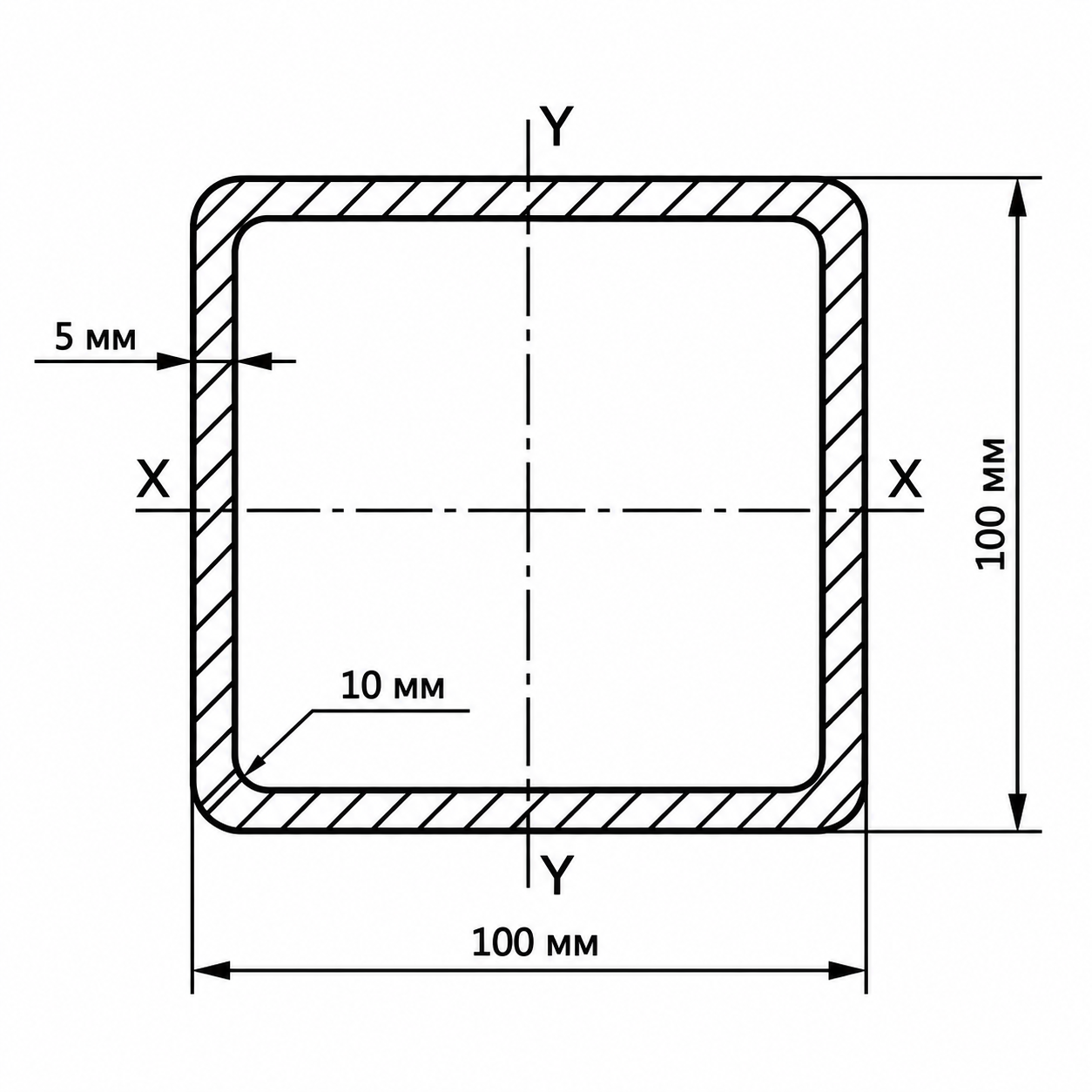

Основные размеры трубы 100×100×5: наружное сечение, стенка и внутренний просвет
Обозначение 100×100×5 мм означает, что наружная ширина и высота профиля составляют по 100 мм, а номинальная толщина стенки — 5 мм. Труба полая, с квадратным сечением и скруглёнными углами.
| Параметр | Значение |
|---|---|
| Наружная ширина | 100 мм |
| Наружная высота | 100 мм |
| Номинальная толщина стенки | 5 мм |
| Форма сечения | Квадратная, полая, со скруглёнными углами |
| Номинальное расстояние между внутренними плоскими стенками | Около 90 мм |
| Отношение наружной стороны к толщине стенки | 20 |
| Плотность стали для расчёта теоретической массы | 7 850 кг/м³ |
| Рассматриваемые длины отрезков | В том числе 6 и 12 м; доступность уточняется по партии |
Внутренний размер 90 мм получается как 100 − 2 × 5. Это расстояние между противоположными плоскими стенками, а не размер свободного квадрата по всей полости: в углах находятся скругления. Допуски изготовления и возможный внутренний грат также нужно учитывать, если внутрь трубы планируется вставлять другую деталь.
Характеристики трубы 100×100×5 по ГОСТ 8639-82 и ГОСТ 30245-2003
Одинаковые наружные размеры и номинальная стенка не гарантируют одинаковые справочные характеристики. В частности, на площадь металла и массу влияют радиусы углов.
| Характеристика | ГОСТ 8639-82 | ГОСТ 30245-2003 |
|---|---|---|
| Площадь поперечного сечения A | 18,57 см² | 18,36 см² |
| Площадь сечения в мм² | 1 857 мм² | 1 836 мм² |
| Масса 1 м | 14,58 кг | 14,41 кг |
| Масса 1 м в тоннах | 0,01458 т | 0,01441 т |
| Момент инерции Ix | 276,3 см⁴ | 270,9 см⁴ |
| Момент инерции Iy | 276,3 см⁴ | 270,9 см⁴ |
| Момент сопротивления Wx | 55,26 см³ | 54,19 см³ |
| Момент сопротивления Wy | 55,26 см³ | 54,19 см³ |
| Радиус инерции ix | Около 3,86 см — расчётный | 3,84 см |
| Радиус инерции iy | Около 3,86 см — расчётный | 3,84 см |
| Объём металла в 1 м по площади сечения | 0,001857 м³ | 0,001836 м³ |
| Метров в 1 кг | Около 0,06859 м | Около 0,06940 м |
| Метров в 1 т | Около 68,59 м | Около 69,40 м |
Что означают эти характеристики
- Площадь сечения A — площадь самого металла, без внутренней полости. Она используется при расчёте массы и проверках напряжений от продольной силы.
- Момент инерции I — геометрическая характеристика, от которой зависит изгибная жёсткость элемента при заданном материале.
- Момент сопротивления W — величина для проверки напряжений от изгиба.
- Радиус инерции i — характеристика, используемая, в частности, при определении гибкости сжатых элементов. Это не радиус скругления угла трубы.
У квадратного сечения значения по центральным осям x и y, параллельным сторонам, одинаковы. Однако это не означает, что труба выдержит любую нагрузку в любой конструкции: длина, закрепление и соединения остаются определяющими факторами.
Почему вес трубы по двум стандартам отличается на 170 граммов в каждом метре
Разница между 14,58 и 14,41 кг/м составляет 0,17 кг на метр, или примерно 1,18% относительно меньшего значения.
В ГОСТ 8639-82 для расчёта статических характеристик указан радиус R = 1,5 толщины стенки. Для стенки 5 мм это 7,5 мм. В таблицах ГОСТ 30245-2003 для такой толщины принят наружный радиус R = 2t, то есть 10 мм. Разная расчётная геометрия углов приводит к разной площади сечения.
| Длина | Разница массы |
|---|---|
| 1 м | 0,17 кг |
| 6 м | 1,02 кг |
| 12 м | 2,04 кг |
| 100 м | 17 кг |
| 1 000 м | 170 кг |
Практический вывод: при сравнении предложений по цене за тонну уточняйте массу погонного метра. Одинаковая цена тонны не всегда означает одинаковую стоимость нужного количества метров.
Таблица веса трубы 100×100×5 для отрезков от 0,5 до 12 метров
Для расчёта достаточно умножить длину отрезка на массу одного метра. Таблица помогает быстро определить вес заготовок для перевозки, монтажа и предварительной сметы.
| Длина отрезка | При 14,58 кг/м | При 14,41 кг/м |
|---|---|---|
| 0,5 м | 7,29 кг | 7,21 кг |
| 1 м | 14,58 кг | 14,41 кг |
| 1,5 м | 21,87 кг | 21,62 кг |
| 2 м | 29,16 кг | 28,82 кг |
| 2,5 м | 36,45 кг | 36,03 кг |
| 3 м | 43,74 кг | 43,23 кг |
| 4 м | 58,32 кг | 57,64 кг |
| 5 м | 72,90 кг | 72,05 кг |
| 6 м | 87,48 кг | 86,46 кг |
| 7 м | 102,06 кг | 100,87 кг |
| 8 м | 116,64 кг | 115,28 кг |
| 9 м | 131,22 кг | 129,69 кг |
| 10 м | 145,80 кг | 144,10 кг |
| 11 м | 160,38 кг | 158,51 кг |
| 11,7 м | 170,59 кг | 168,60 кг |
| 12 м | 174,96 кг | 172,92 кг |
Масса округлена до 0,01 кг. Приведённые длины служат для расчёта и не означают, что каждая из них является стандартной поставочной длиной для любого исполнения трубы.
Сколько весит один хлыст трубы 100×100×5 длиной 6 и 12 метров
Шестиметровый хлыст
- При 14,58 кг/м: 87,48 кг, или 0,08748 т.
- При 14,41 кг/м: 86,46 кг, или 0,08646 т.
Даже один такой хлыст — длинномерный груз массой около 87 кг. Для безопасной разгрузки нужно учитывать не только вес, но и длину, возможность захвата и условия на площадке.
Двенадцатиметровый хлыст
- При 14,58 кг/м: 174,96 кг, или 0,17496 т.
- При 14,41 кг/м: 172,92 кг, или 0,17292 т.
Длина 12 м может быть удобна для раскроя, но требует подходящего транспорта и места для разгрузки. Доступность такой длины следует уточнять для конкретного стандарта и способа изготовления.
Сколько метров трубы 100×100×5 содержится в одной тонне
Чтобы перевести тонны в погонные метры, массу в килограммах делят на вес одного метра:
Метраж = масса в тоннах × 1 000 ÷ масса 1 м.
- При 14,58 кг/м: 1 000 ÷ 14,58 = 68,59 м в тонне.
- При 14,41 кг/м: 1 000 ÷ 14,41 = 69,40 м в тонне.
| Масса партии | Метраж при 14,58 кг/м | Метраж при 14,41 кг/м |
|---|---|---|
| 100 кг | 6,86 м | 6,94 м |
| 250 кг | 17,15 м | 17,35 м |
| 500 кг | 34,29 м | 34,70 м |
| 1 т | 68,59 м | 69,40 м |
| 2 т | 137,17 м | 138,79 м |
| 3 т | 205,76 м | 208,19 м |
| 5 т | 342,94 м | 346,98 м |
| 10 т | 685,87 м | 693,96 м |
| 20 т | 1 371,74 м | 1 387,93 м |
Эти значения относятся к расчётному метражу. Если товар отпускают только целыми хлыстами, получить ровно одну тонну обычно не получится: количество приходится округлять до целого числа труб.
Сколько шестиметровых и двенадцатиметровых труб приходится на тонну
Здесь важно различать два вопроса: сколько хлыстов получается расчётно и сколько целых труб можно взять, не превысив одну тонну.
| Показатель | При 14,58 кг/м | При 14,41 кг/м |
|---|---|---|
| Расчётное количество хлыстов по 6 м | 11,43 шт. | 11,57 шт. |
| Целых хлыстов по 6 м без превышения 1 т | 11 шт. | 11 шт. |
| Масса 11 хлыстов по 6 м | 962,28 кг | 951,06 кг |
| Масса 12 хлыстов по 6 м | 1 049,76 кг | 1 037,52 кг |
| Расчётное количество хлыстов по 12 м | 5,72 шт. | 5,78 шт. |
| Целых хлыстов по 12 м без превышения 1 т | 5 шт. | 5 шт. |
| Масса 5 хлыстов по 12 м | 874,80 кг | 864,60 кг |
| Масса 6 хлыстов по 12 м | 1 049,76 кг | 1 037,52 кг |
Если нужна партия не менее одной тонны, при поставке одинаковыми целыми хлыстами потребуется 12 труб по 6 м или 6 труб по 12 м. Общая длина в обоих случаях — 72 м.
Для выбора транспорта нельзя считать эту таблицу гарантией фактической массы: необходимо учесть упаковку, другие грузы и результаты взвешивания, если они доступны.
Вес партии: 5, 10, 20, 50 и 100 хлыстов трубы 100×100×5
Эта таблица удобна, когда заказ уже составлен в штуках, а нужно определить общий метраж и массу.
| Количество | Общая длина | Масса при 14,58 кг/м | Масса при 14,41 кг/м |
|---|---|---|---|
| 5 шт. | 30 м | 437,40 кг | 432,30 кг |
| 10 шт. | 60 м | 874,80 кг | 864,60 кг |
| 20 шт. | 120 м | 1 749,60 кг | 1 729,20 кг |
| 50 шт. | 300 м | 4 374 кг | 4 323 кг |
| 100 шт. | 600 м | 8 748 кг | 8 646 кг |
| Количество | Общая длина | Масса при 14,58 кг/м | Масса при 14,41 кг/м |
|---|---|---|---|
| 5 шт. | 60 м | 874,80 кг | 864,60 кг |
| 10 шт. | 120 м | 1 749,60 кг | 1 729,20 кг |
| 20 шт. | 240 м | 3 499,20 кг | 3 458,40 кг |
| 50 шт. | 600 м | 8 748 кг | 8 646 кг |
| 100 шт. | 1 200 м | 17 496 кг | 17 292 кг |
Универсального количества труб в пачке нет. Комплектацию и массу упаковочной единицы нужно уточнять у поставщика.
Как самостоятельно рассчитать вес трубы любой длины
По длине одного отрезка
M = L × m, где M — масса в килограммах, L — длина в метрах, m — масса одного метра.
Например, отрезок 4,2 м при 14,41 кг/м весит:
4,2 × 14,41 = 60,52 кг.
По количеству одинаковых заготовок
M = N × L × m, где N — количество деталей.
Например, 8 деталей по 2,5 м — это 20 м трубы. Их теоретическая масса при 14,58 кг/м составит:
8 × 2,5 × 14,58 = 291,60 кг.
Это масса готовых отрезков. Масса закупаемого металла может быть больше из-за остатков, торцовки и потерь при резке.
По площади поперечного сечения
При плотности стали 7 850 кг/м³ масса метра определяется так:
m = A × 0,785, если площадь A указана в см².
- 18,57 × 0,785 = 14,57745 кг/м, после округления — 14,58 кг/м.
- 18,36 × 0,785 = 14,4126 кг/м, после округления — 14,41 кг/м.
Для расчёта партии в статье используются уже округлённые справочные значения массы метра. Если считать непосредственно по площади сечения, последние знаки результата могут немного отличаться.
Почему простая формула без скругления углов даёт другой вес
Если представить трубу как два квадрата с острыми углами, получится:
A = 100 × 100 − 90 × 90 = 1 900 мм² = 19 см².
Соответствующая масса метра:
19 × 0,785 = 14,915 кг/м.
Это больше обоих справочных значений. Причина — упрощённая формула не учитывает скругления углов настоящей профильной трубы.
Такой способ подходит для грубой оценки, но для заказа, сметы и расчёта конструкции лучше использовать характеристики конкретного исполнения.
Теоретический и фактический вес: почему взвешивание может показать другую массу
Теоретическая масса рассчитана для принятой геометрии и плотности стали. Реальная труба может отличаться от расчётной модели в пределах установленных требований.
- Наружные размеры и толщина стенки имеют допуски.
- Фактическая геометрия углов может отличаться от расчётной.
- Длина хлыста может быть немного больше номинальной.
- Покрытие добавляет массу, не включённую в таблицу для стали без покрытия.
- При взвешивании пачки нужно отдельно учитывать обвязку и упаковку.
Сама по себе разница на весах ещё не доказывает нарушение требований. Для проверки качества нужно измерить размеры и сопоставить их с допусками применяемого стандарта.
По ГОСТ 30245-2003 допуски толщины стенки связаны с требованиями к исходному прокату по ГОСТ 19903 и не распространяются на места изгиба. Поэтому оценивать любую трубу по универсальному правилу «допускается минус 10%» неправильно.
Как перевести цену за тонну в цену метра или одного хлыста
Если поставщик указывает стоимость тонны, цену нужной длины можно рассчитать без сложных вычислений:
- Цена 1 м = цена 1 т × масса 1 м ÷ 1 000.
- Цена хлыста = цена 1 м × длина хлыста.
- Цена партии = цена 1 т × масса партии в тоннах.
| Что рассчитываем | При 14,58 кг/м | При 14,41 кг/м |
|---|---|---|
| Цена 1 м | Цена тонны × 0,01458 | Цена тонны × 0,01441 |
| Цена 6 м | Цена тонны × 0,08748 | Цена тонны × 0,08646 |
| Цена 12 м | Цена тонны × 0,17496 | Цена тонны × 0,17292 |
Формулы подходят, если расчёт ведётся по указанной теоретической массе. Резка, доставка, покрытие и другие услуги учитываются отдельно, если они не включены в предложение.
Что учесть при раскрое трубы 100×100×5 на заготовки
Нужный метраж готовых деталей и закупочный метраж — не всегда одно и то же. При раскрое часть металла уходит в пропил, а часть может остаться в виде неиспользуемых отрезков.
Например, две детали ровно по 3 м нельзя гарантированно получить из хлыста длиной ровно 6 м: требуется запас на рез. Если заводская труба длиннее номинала, такой раскрой может оказаться возможным, но фактическую длину нужно проверить заранее.
Перед заказом резки согласуйте:
- точное количество и длину деталей;
- допуск на длину готовой заготовки;
- ширину пропила и необходимость торцовки;
- способ учёта остатков;
- удаление заусенцев, если оно требуется.
Можно ли по весу трубы определить, какую нагрузку она выдержит
Нет, массы метра для этого недостаточно. Вес помогает оценить количество металла, но не заменяет расчёт конструкции.
Для проверки трубы как балки нужны пролёт, расположение опор и характер нагрузки. Для стойки — высота, закрепление и устойчивость. В обоих случаях учитывают марку стали, соединения и условия эксплуатации.
Справочные моменты инерции и сопротивления из таблицы нужны именно для инженерных проверок. Они не позволяют назвать единую допустимую нагрузку в килограммах без схемы работы элемента.
Частые вопросы о весе квадратной трубы 100×100×5
Сколько весит погонный метр?
14,58 кг по приведённым справочным данным для ГОСТ 8639-82 или 14,41 кг по ГОСТ 30245-2003.
Сколько весит труба длиной 6 метров?
87,48 или 86,46 кг соответственно. Для заказа нужно выбрать значение, соответствующее конкретной продукции.
Сколько весит труба длиной 12 метров?
174,96 кг при массе метра 14,58 кг и 172,92 кг при массе метра 14,41 кг.
Сколько метров в одной тонне?
Около 68,59 м при 14,58 кг/м и 69,40 м при 14,41 кг/м.
Сколько весят 100 метров?
1 458 кг, или 1,458 т, при 14,58 кг/м. При 14,41 кг/м — 1 441 кг, или 1,441 т.
Сколько целых шестиметровых труб можно взять в пределах одной тонны?
11 штук по теоретической массе в обоих рассмотренных вариантах. Двенадцать труб уже весят больше тонны.
Погонный метр отличается от обычного метра?
В данном случае нет. Погонный метр — один метр длины трубы независимо от её сечения. Вес этого метра зависит от размеров и геометрии профиля.
Входит ли в указанный вес оцинковка?
Нет. Приведённые значения рассчитаны для стального сечения без учёта дополнительного покрытия. Массу оцинкованного изделия уточняют отдельно.
Какая труба правильная: 14,58 или 14,41 кг/м?
Оба значения могут использоваться для соответствующих расчётных характеристик. Выбирать нужно не более удобную цифру, а данные стандарта и исполнения, указанных в документах на партию.
Что уточнить перед заказом трубы 100×100×5
Чтобы правильно посчитать стоимость и перевозку, сообщите поставщику размер, стандарт, марку стали, длину и количество труб. Отдельно уточните, по какой массе оформляется поставка — теоретической или фактической.
Короткая памятка: один метр весит 14,58 или 14,41 кг; хлыст 6 м — 87,48 или 86,46 кг; в тонне — примерно 68,59 или 69,40 м. Эти цифры позволяют быстро проверить предварительный расчёт.
