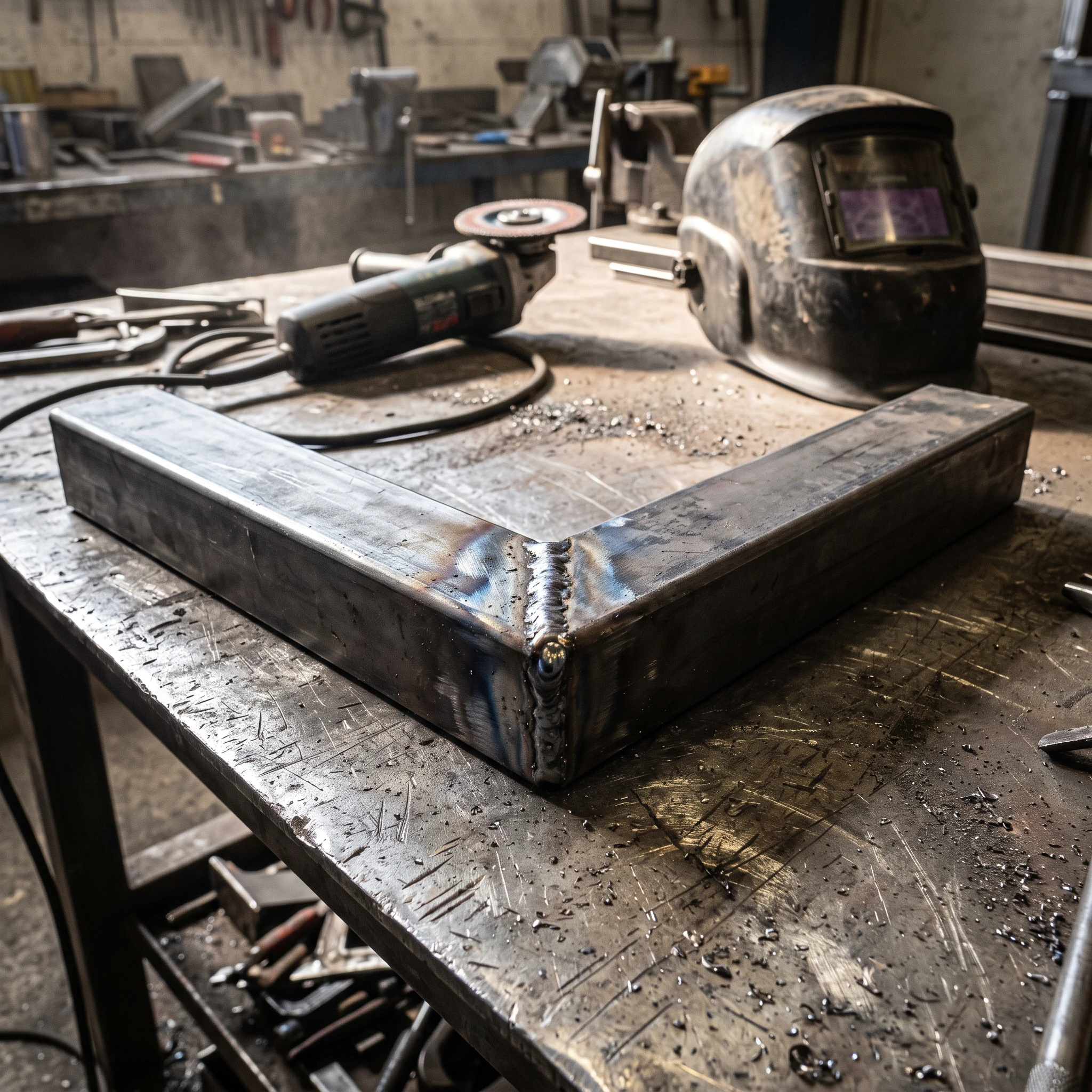

Согнуть профильную трубу под прямым углом без трубогиба можно методом подрезки: в трубе вырезается треугольный сегмент, после чего она сгибается и проваривается по шву. Главное — правильно рассчитать размеры треугольника, иначе угол получится больше или меньше 90°. В этой статье эксперты компании «РОТИНАР ГРУПП», поставщика металлопроката, приводят простую формулу, готовую таблицу под популярные размеры профильных труб и пошаговую инструкцию по резке, гибке и сварке.
Суть метода: почему именно треугольник
Профильная труба — жёсткий замкнутый профиль, и просто согнуть её «на колене» нельзя: стенки сомнутся, сечение сплющится. Поэтому в трубе прорезают три стенки из четырёх, удаляя клин (треугольный сегмент). Четвёртая стенка остаётся целой и работает как «шарнир»: труба складывается по ней, кромки выреза смыкаются — и получается чёткий угол, который остаётся только проварить.
Ключевой принцип: угол вырезанного треугольника равен углу сгиба. Хотите согнуть трубу на 90° — вырезайте клин с углом раскрытия 90° (то есть две линии реза под 45° к оси трубы).
Формула расчёта треугольника
Для сгиба под 90° размеры треугольника считаются так:
- Глубина выреза (высота треугольника) = h — высота профиля в плоскости сгиба;
- Основание треугольника = 2 × h (по высоте профиля в каждую сторону от центра);
- Углы реза — по 45° к оси трубы с каждой стороны.
Универсальная формула для любого угла сгиба α:
Основание треугольника B = 2 × h × tg(α / 2)
Для 90°: tg(45°) = 1, поэтому B = 2h. Для 45°: B = 2 × h × tg(22,5°) ≈ 0,83 × h.
Таблица размеров треугольника для популярных труб (угол 90°)
| Профильная труба, мм | Высота профиля h, мм | Основание треугольника B = 2h, мм | Отступ от центра в каждую сторону, мм |
|---|---|---|---|
| 15×15 | 15 | 30 | 15 |
| 20×20 | 20 | 40 | 20 |
| 25×25 | 25 | 50 | 25 |
| 30×30 | 30 | 60 | 30 |
| 40×20 (сгиб по стороне 20) | 20 | 40 | 20 |
| 40×20 (сгиб по стороне 40) | 40 | 80 | 40 |
| 40×40 | 40 | 80 | 40 |
| 50×50 | 50 | 100 | 50 |
| 60×40 (сгиб по стороне 60) | 60 | 120 | 60 |
| 60×60 | 60 | 120 | 60 |
| 80×80 | 80 | 160 | 80 |
| 100×100 | 100 | 200 | 100 |
Важно: для прямоугольной трубы h — это размер стороны, лежащей в плоскости сгиба (та стенка, которая «складывается»), а не ширина трубы.
Совет от «РОТИНАР ГРУПП»: учитывайте толщину реза болгарки (2–3 мм). Если нужен идеально плотный стык, размечайте основание треугольника на 2–3 мм меньше расчётного — лишнее всегда можно подточить, а «набрать» металл обратно уже не получится.
Пошаговая инструкция
Шаг 1. Разметка
- Отметьте на трубе точку центра будущего угла.
- Отложите от неё по h в каждую сторону (для трубы 40×40 — по 40 мм, итого основание 80 мм).
- Проведите поперечную линию через центр на трёх стенках (две боковые + верхняя).
- Соедините крайние точки основания на верхней стенке с нижними точками центральной линии на боковых стенках — получатся две линии реза под 45°. Удобно использовать угольник или готовый бумажный шаблон.
Шаг 2. Резка
- Зафиксируйте трубу в тисках или струбцинами.
- Болгаркой с тонким отрезным диском (1,0–1,6 мм) прорежьте обе боковые стенки и верхнюю по разметке.
- Нижнюю стенку не трогайте — она станет линией сгиба.
- Удалите вырезанный клин, зачистите кромки от заусенцев.
Шаг 3. Сгибание
- Плавно согните трубу по целой стенке до смыкания кромок.
- Проверьте угол слесарным угольником — должно быть ровно 90°.
- Если кромки упираются раньше, чем достигнут прямой угол — подточите их; если остаётся щель — зазор заварится при сварке (до 1–2 мм допустимо).
Шаг 4. Сварка и зачистка
- Прихватите стык в 2–3 точках, ещё раз проверьте угол.
- Проварите шов по всему периметру стыка.
- Зачистите шов лепестковым кругом и обработайте грунтом по металлу — на срезах нет заводского покрытия, они уязвимы для коррозии.
Частые ошибки
- Разметка «на глаз» — угол уходит на 3–5° от прямого. Используйте угольник и шаблон.
- Прорезана четвёртая стенка — труба разваливается на две части, собрать ровный угол сложнее.
- Не учтена толщина диска — стык получается с зазором.
- Перепутана сторона h у прямоугольной трубы — основание треугольника считают по той стороне, что лежит в плоскости сгиба.
- Сгиб без фиксации — труба «ведёт» по винту. Гните в тисках или на ровной плите.
